Type Afneembare spiraalplatenwarmtewisselaar

Van de verschillende typen type afneembare spiraalplatenwarmtewisselaar vervaardigd door Wuxi Hongdinghua Chemical Equipment Co., Ltd., is de afneembare spiraalplatenwarmtewisselaar ook een optioneel type warmtewisselaar.

Structurele kenmerken van afneembare spiraalvormige platenwarmtewisselaar:

De afneembare spiraalvormige platenwarmtewisselaar wordt gevormd door twee evenwijdige dunne stalen platen te rollen, waardoor een paar spiraalvormige stroomkanalen worden gevormd die van elkaar zijn gescheiden. De koude en hete vloeistoffen stromen in twee kanalen gescheiden door een spiraalvormige plaat als warmteoverdrachtsoppervlak. Tussen de twee platen is een kanaalafstandhouder gelast om de afstand tussen de kanalen te behouden en ook de stijfheid van de spiraalplaat te vergroten. In het midden van de warmtewisselaar wordt een centrale scheidingsplaat geplaatst om de twee spiraalkanalen van elkaar te scheiden. Er zijn aan de boven- en onderkant afdekplaten of koppen gelast, evenals aan- en afvoerleidingen voor twee vloeistoffen. Over het algemeen bevindt het ene paar inlaat en uitlaat zich op de omtreksrand (de verbindingsleiding kan tangentieel of radiaal zijn), terwijl het andere paar zich op de as bevindt. Het eindgedeelte kan aan beide uiteinden van het ene kanaal worden gelast en gesloten, terwijl het andere kanaal niet is gelast. De twee uiteinden zijn verbonden door middel van einddeksels en flenzen, wat een type II verwijderbare spiraalvormige platenwarmtewisselaar wordt genoemd; De structuur van Type III afneembare spiraalplatenwarmtewisselaar is dat één kanaal aan het ene uiteinde is gelast en gesloten, terwijl het andere kanaal aan het andere uiteinde is gelast en gesloten, en vervolgens zijn beide uiteinden verbonden via eindkappen en flenzen.

Toepassing van afneembare spiraalplatenwarmtewisselaar:

Het is geschikt voor industrieën zoals chemie, aardolie, oplosmiddelen, farmaceutica, voedingsmiddelen en dranken, machines, textiel, metallurgie, staalwalsen, cokesvorming, enz. Het kan stoom-stoom-warmtewisseling, gas-vloeistof-warmtewisseling en vloeistof-vloeistof-warmtewisseling uitvoeren, en is ook geschikt voor media met een hoge viscositeit die warmte-uitwisseling onder hoge temperatuur of hoge druk vereisen om procesvereisten zoals koeling, verwarming, condensatie, concentratie en desinfectie, en afvalwarmteterugwinning te bereiken.

Details van afneembare spiraalvormige platenwarmtewisselaar:

De uitneembare spiraalplatenwarmtewisselaar heeft de volgende prestatievoordelen:

1. Hoge thermische efficiëntie: het kan twee soorten warmtewisselingsvloeistoffen op lage stroomsnelheden houden, turbulentie stimuleren en de efficiëntie van de warmteoverdracht verbeteren. Het temperatuurverschil van het medium kan zo klein zijn als 1 â, wat resulteert in een klein warmteverlies; Bij hetzelfde drukverlies is de efficiëntie van de warmteoverdracht 3 tot 5 keer die van een buizenwarmtewisselaar; De efficiëntie van de warmteterugwinning kan oplopen tot meer dan 99%.

2. Compact van structuur, klein van formaat en neemt een klein gebied in beslag, het beslaat ongeveer 30% van het oppervlak van een shell and tube warmtewisselaar.

3. Lage fabricagekosten

4. Flexibele bediening

5. Doordat de einddeksels aan beide uiteinden kunnen worden geopend, zijn ze in vergelijking met niet-verwijderbare spiraalvormige platenwarmtewisselaars handiger voor installatie, reiniging en onderhoud, en hebben ze de mogelijkheid om zichzelf te reinigen. Door de spiraalvormige stroming van het medium zet vuil zich niet gemakkelijk af; Gemakkelijk schoon te maken, kan worden gewassen met stoom of alkalische oplossing, eenvoudig en gemakkelijk te bedienen, geschikt voor het installeren van reinigingsapparatuur.

6. Lage weerstand: de verbindingsleiding op de schaal neemt een tangentiële structuur aan. Het medium stroomt door een enkel kanaal, waardoor een hoger debiet mogelijk is dan bij andere warmtewisselaars. Laag drukverlies, kan worden gebruikt om stoom of gas met grote capaciteit te verwerken;

7. Meerdere apparaten kunnen worden gecombineerd voor gebruik: wanneer een enkel apparaat niet aan de gebruiksvereisten kan voldoen, kunnen meerdere apparaten worden gecombineerd, maar de combinatie moet voldoen aan de volgende voorschriften: parallelle combinatie, seriecombinatie en de afstand tussen apparaten en kanalen is hetzelfde. Hybride combinatie: Eén kanaal parallel en één kanaal in serie.

8. Bij gebruik van afneembare spiraalvormige platenwarmtewisselaars voor damp-damp warmtewisseling, moet koelcirculatiewater worden uitgerust. Wanneer de mediumdruk en -temperatuur het toepassingsbereik overschrijden, moeten andere warmtewisselaarstructuren zoals shell-and-tube warmtewisselaars worden gekozen.

9. Voorzorgsmaatregelen voor de werking van een afneembare spiraalplatenwarmtewisselaar

(1) Wanneer het strippen met stoom wordt gestopt, moet de temperatuur aan beide zijden van de inlaat- en uitlaatslurrie van de warmtewisselaar lager zijn dan 40 â.

(2) De spiraalvormige platenwarmtewisselaar moet worden gebruikt in overeenstemming met de gespecificeerde vereisten om schade te voorkomen.

(3) Nadat de grote deksels aan beide uiteinden van de afneembare warmtewisselaar zijn verwijderd, kan geen water onder hoge druk worden gebruikt om de warmtewisselaar te spoelen, aangezien dit de warmtewisselaar ernstig zal beschadigen.

De afneembare spiraalplatenwarmtewisselaar is een efficiënte, energiebesparende en goedkope warmtewisselaar met uitstekende prestaties.

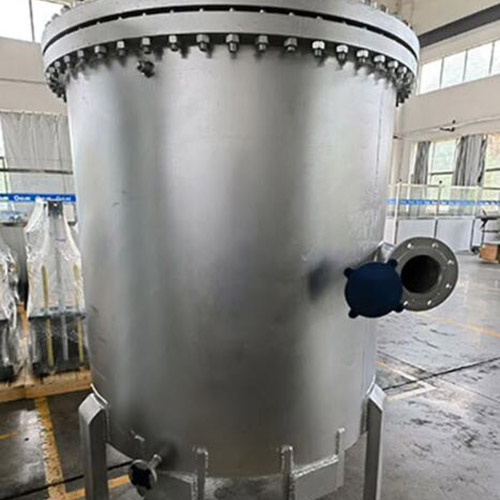

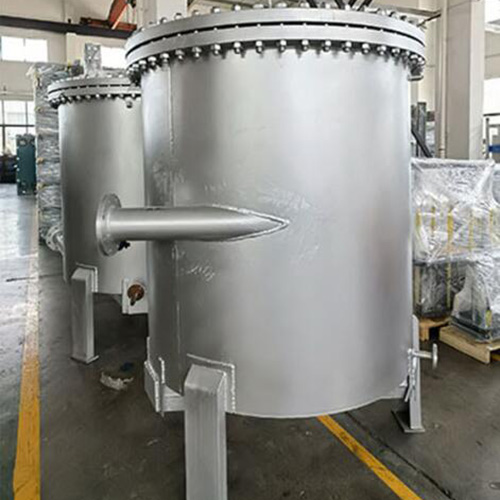

Afneembare spiraalplatenwarmtewisselaar
