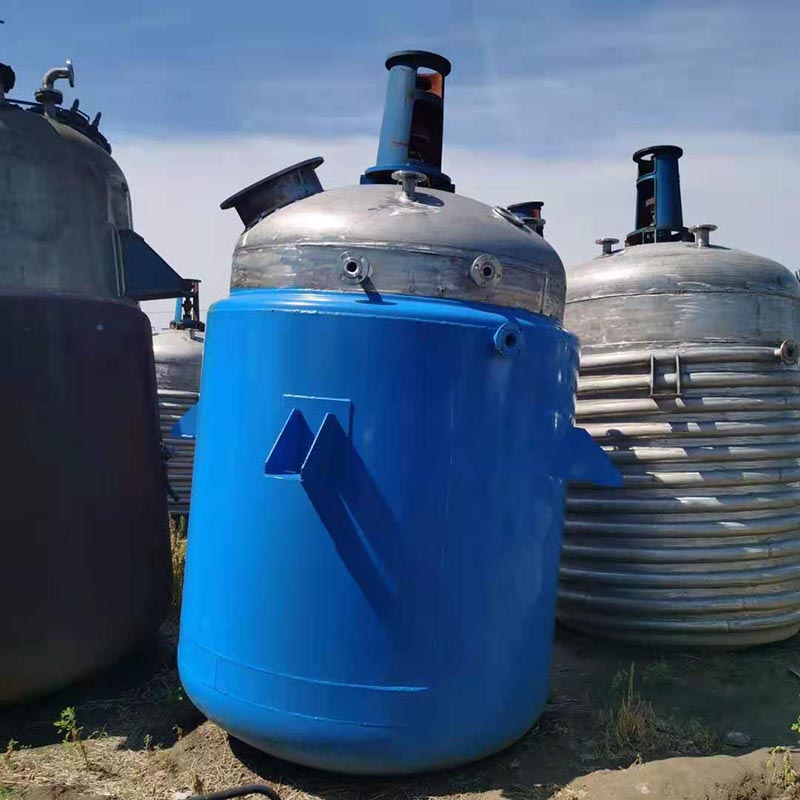

Spiraalvormige Half-Pipe Jacket Reactor

Wuxi Hongdinghua Chemical Equipment Co., Ltd. ontwerpt en produceert verschillende typen reactoren voor klanten. Eén type reactor is heel anders, wat verschilt van traditionele reactoren van het manteltype en voordelen heeft die reactoren van het manteltype niet hebben. Het kan worden gebruikt voor verwarming, verdamping, koeling en mengen op lage of hoge snelheid. Dit type reactor is een buitenste halfpijpreactor.

De kenmerken en toepassing van de buitenste halfpijpreactor:

De buitenste halfpijpreactor, ook wel de buitenste spoelbuisreactor genoemd, wordt vaak gebruikt voor reactoren met te veel interne structuren of te veel openingen in de reactor.

De warmtebron van de buitenste halve buisreactor is stoom, heet water of thermische olie die tussen de buitenwand van de reactormantel en de halve buis stroomt. De traditionele jasvorm vervangen.

De buitenste halve buisreactor kan, net als een mantelreactor, ook worden gebruikt in aardolie, chemicaliën, rubber, pesticiden, kleurstoffen, farmaceutica, voedsel en andere processen zoals vulkanisatie, nitrificatie, hydrogenering, alkylering, polymerisatie en polycondensatie.

Details van de buitenste halfpipe-reactor

De spiraalvormige buitenpijp van de spiraalvormige halfpijpreactor heeft een halfpijpontwerp, dat de wanddikte van het reactorlichaam kan verminderen en het drukdragend vermogen van de reactor kan verbeteren.

De halfronde buismantel van de buitenste halfpipe-reactor verdeelt de binnencilinder in drukomstandigheden die worden onderworpen aan lokale externe druk in de halfronde buis en druk in de cilinder. De buitenste halve buismantel kan ook de instabiliteit van de binnencilinder voorkomen. Vanuit het algehele perspectief van de reactor dient elke buitenste spiraalbuismantel als een verstevigingsring voor de reactorcilinder, ter vervanging van het mantellichaam dat ervoor zorgt dat de binnencilinder wordt onderworpen aan algehele externe druk. De buitenste spiraalbuismantel heeft een sterke drukweerstand tussen 0,6 en 2,5 MPa, wat de kwaliteit van het warmteoverdrachtsmedium aanzienlijk kan verbeteren tijdens niet-warmtegevoelige materiaalreacties.

Als we stoomverwarming als voorbeeld nemen, wordt de halfpipe-mantelreactor met een halfronde buis gebruikt. De vermindering van de stoomdruk wordt vaak geregeld op 0,4 MPa. Bij gebruik van een externe spiraalbuisreactor kan de stoomdruk tussen 0,7 en 1,3 MPa liggen, zonder dat verdere drukverlaging nodig is. Door de aanzienlijke verbetering van de spanningstoestand van de binnenste cilinder door de buitenste spiraalvormige buismantel, is de wanddikte van de binnenste cilinder relatief verminderd. Vanwege de openingen in het lasproces van de buitenste spoelbuismantel is bij gelijkblijvende vereiste warmteoverdracht het warmteoverdrachtsoppervlak van de halfpijpsmantelreactor dienovereenkomstig kleiner.

De buitenste halfpipe-reactor heeft de voordelen van een hoge verwarmingsefficiëntie, een hoge koelsnelheid van het materiaal en lagere productiekosten voor de klant. Het is zeer stabiel en maakt minder geluid tijdens het gebruik. De gehele uitrusting is gemakkelijk schoon te maken en kan continu worden gebruikt. De halfpijpmantelreactor verspreidt en roert de grondstoffen, met een goed afdichtend effect en geen lekkage. De ingebouwde ontlading zorgt voor een volledige ontlading zonder residu.

De halfpijpsmantelreactor is meer bevorderlijk voor de efficiëntie van de warmteoverdracht, omdat deze kan dienen als een warmtebronkamer - de structuur zorgt ervoor dat de thermische weerstand van de lucht in de reactor wordt verminderd; Het kan ook helpen om het doel van energiebesparing te bereiken, de verhouding tussen mantelvolume en halfpijpvolume is8: 1. wat de investerings- en productiekosten kan verlagen.

Het kan niet alleen de warmteoverdrachtscoëfficiënt verbeteren, maar ook de thermische weerstand verminderen en is geschikt voor koelprocessen. Het kan ook de stroomsnelheid van het medium in de spiraalvormige halfpipe verhogen, en het met hoge snelheid stromende medium kan aanslag op het binnenoppervlak van de halfpipe-mantel effectief voorkomen. Tegelijkertijd kan deze apparatuur ook de totale diameter van het reactorlichaam verkleinen en ruimte besparen.

Daarom heeft de buitenste half-pipe mantelreactor de volgende voordelen:

1. Verminder de wanddikte van het reactorlichaam en verbeter het laadvermogen (de wanddikte van het reactorlichaam en de onderste kop is 37,5% en 50% dunner dan die van de traditionele mantelreactor);

2. Het is gunstig voor het verbeteren van de warmteoverdrachtsefficiëntie (het kan niet alleen de warmteoverdrachtscoëfficiënt verhogen, maar ook de thermische weerstand verminderen);

3. Bespaar energieverbruik (de verhouding van mantelvolume tot halfpipe-volume is 8, waardoor de thermische weerstand wordt verminderd);

4. Snelle koelefficiëntie (kosten voor klant verlagen);

5. Het verkleinen van de totale diameter van het reactorlichaam is gunstig voor de indeling van de werkplaats.

Verschillende soorten metalen zoals roestvrij staal, koolstofstaal, titaniumstaal, enz. kunnen worden gebruikt om de halfpijpsmantelreactor te bouwen.

De halfpijpsmantelreactor bestaat uit de volgende structuren:

1. spiraalvormige halfpipe

2. Reactorlichaam

3. hoofd

4.Roerder (diverse soorten mengen of combinaties)

5. Aandrijfapparaat (motor, verloopstuk, magnetisch roeren)

6. Asafdichting (verpakkingsafdichting, enkelzijdige machineafdichting, dubbele eindmachineafdichting, magnetische afdichting, etc.)

7. Ondersteuning (ondersteunende drager of oorstoel)

Wanneer Wuxi Hongdinghua Chemical Equipment Co., Ltd. een halfpijpsmantelreactor voor klanten ontwerpt, wordt u vriendelijk verzocht de volgende gegevens en parameters voor HDH te verstrekken.

1. Inhoud: ______L

2. Halfpijpmantel: warmtewisselingsgebied ______ã¡

warmtebron: A stoomverwarming B heet water C Warmteoverdracht olieverwarming

3. Werkdruk: manteldruk ______MPa, binnencilinderdruk _______MPa

4. Werktemperatuur: mantel ______â binnencilinder ______â

5. Materiaal:

Jas A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Overig

Binnencilinder A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Overig

6. Mengtype: A: peddeltype B: frametype C: ankertype D: turbinevoortstuwing type E: andere

7. Verloopstuk: A: cycloïdaal wielreductor B: draaisnelheid tandwieloverbrenging: ______rpm

8. Motorvermogen: ______KW, of explosieveilige______ variabele frequentie is vereist______

9. Asafdichting: A: Pakkingdoos B: Mechanische asafdichting 204 C: Mechanische asafdichting 205 D: Overig

10. Binnenspiraalbuis

A: Verwarmingsoppervlak: ______vierkante meter

B: Koelgebied: ______vierkante meter

Halfpijpsmantelreactor
